CNC 제어 패널의 적절한 배선은 신뢰할 수 있는 산업용 자동화 시스템의 핵심을 형성합니다. 현대 제조 환경에서는 가공 작업에 대한 정밀한 제어가 요구되며, 이러한 시스템을 지원하는 전기 인프라는 세심한 주의를 기울여 설계되어야 합니다. CNC 제어 패널 배선의 기본 원리를 이해함으로써 엄격한 산업 응용 분야에서도 최적의 성능, 안전 규정 준수 및 장기적인 운용 신뢰성을 확보할 수 있습니다.
현대의 복잡한 CNC 시스템은 전기 설계 및 구현에 있어 체계적인 접근 방식을 요구합니다. 전원 분배에서부터 신호 배선에 이르기까지 배선 인프라의 모든 측면이 전체 시스템 성능에 기여합니다. 제조업체들은 점점 더 다수의 하위 시스템을 통합하는 정교한 제어 아키텍처에 의존하고 있으며, 이로 인해 적절한 배선 방식이 그 어느 때보다 중요해졌습니다.
제어판 배선의 전문적인 구현은 생산 효율성, 유지보수 요구사항 및 운영 안전성에 직접적인 영향을 미칩니다. 올바른 전기 설계 방식에 투자하는 조직은 일반적으로 예기치 못한 가동 중단 사례가 적고, 문제 해결 시간이 단축되며, 장비 종합 효율성이 향상됩니다. 고품질 배선 방식에 대한 초기 투자는 장비 수명 주기 전반에 걸쳐 지속적인 이익을 가져다줍니다.
기본 설계 원리
전력 분배 아키텍처
CNC 제어판 내에서 효과적인 전력 분배는 다양한 시스템 구성 요소가 필요로 하는 각기 다른 전압 수준을 이해하는 것으로 시작됩니다. 주 전원 회로는 일반적으로 모터 구동 장치 및 주요 시스템 전원을 위해 높은 전압에서 작동하지만, 제어 회로는 논리 동작 및 센서 인터페이스를 위해 낮은 전압을 필요로 합니다. 이러한 전력 수준을 적절히 분리함으로써 간섭을 방지하고 모든 시스템 기능에서 신뢰성 있는 작동을 보장할 수 있습니다.
적절한 회로 차단기, 퓨즈 및 절연 스위치의 선택은 전력 분배 설계에서 중요한 요소입니다. 이러한 보호 장치는 연결된 장비의 정상 작동을 허용하면서도 충분한 보호를 제공할 수 있도록 정확하게 크기가 결정되어야 합니다. 다양한 보호 수준 간의 조정을 통해 고장을 불필요한 전체 시스템 정지 없이 적절한 수준에서 신속하게 차단할 수 있습니다.
제어 패널 내 접지 시스템은 안전성과 신호 무결성을 모두 유지하기 위해 세심한 고려가 필요합니다. 잘 설계된 접지 방식은 고장 전류를 위한 다중 경로를 제공하면서 민감한 제어 회로에 잡음을 유입할 수 있는 그라운드 루프를 최소화합니다. 장비 접지, 신호 접지 및 차폐 전략의 통합은 정밀한 제어 작동을 위한 강건한 전기 환경을 조성합니다.
신호 배선 전략
제어 신호 배선은 전자기 간섭으로 인한 시스템 오작동을 방지하기 위해 전원 회로와 철저히 분리되어야 합니다. 전용 케이블 트레이, 덕트 또는 패널 구획을 통한 물리적 분리는 전체 시스템에 걸쳐 신호 무결성을 유지하는 데 도움이 됩니다. 민감한 아날로그 신호에는 차폐 케이블을 사용하여 외부 간섭원으로부터 추가적인 보호 기능을 제공합니다.
CNC 시스템 내 디지털 통신 네트워크는 케이블 선택 및 배선 경로에 특별한 고려가 필요합니다. 현대 자동화 시스템에서 사용하는 고속 통신 프로토콜은 케이블 품질, 종단 처리 방식 및 전자기 환경에 민감합니다. 이러한 네트워크를 올바르게 구현하면 제어 구성 요소 간의 신뢰할 수 있는 데이터 전송이 보장되며 시스템 성능에 영향을 줄 수 있는 통신 오류를 줄일 수 있습니다.
비상 정지 회로는 독립된 배선 경로와 고장 안전 설계 원칙이 필요한 중요한 안전 시스템입니다. 이 회로는 고장 상황에서도 기능을 유지해야 하며 작동 시 위험한 시스템 구성 요소의 전원을 차단하도록 설계되어야 합니다. 비상 정지 시스템의 배선은 엄격한 안전 표준을 따르며 지속적인 효과성을 보장하기 위해 정기적인 테스트가 필요합니다.
구성 요소 통합 기술
PLC 및 컨트롤러 연결
현대적인 CNC 시스템은 정밀한 배선 연결이 필요한 프로그래머블 로직 컨트롤러와 전용 모션 컨트롤러에 크게 의존합니다. 이러한 장치들은 일반적으로 기계 시스템 전체의 현장 장치들과 인터페이스하는 다수의 입력 및 출력 모듈을 갖추고 있습니다. 적절한 종단 기술과 케이블 관리 방법은 제조 환경에서 흔히 발생하는 진동 및 환경 조건에도 견딜 수 있는 신뢰성 있는 연결을 보장합니다.

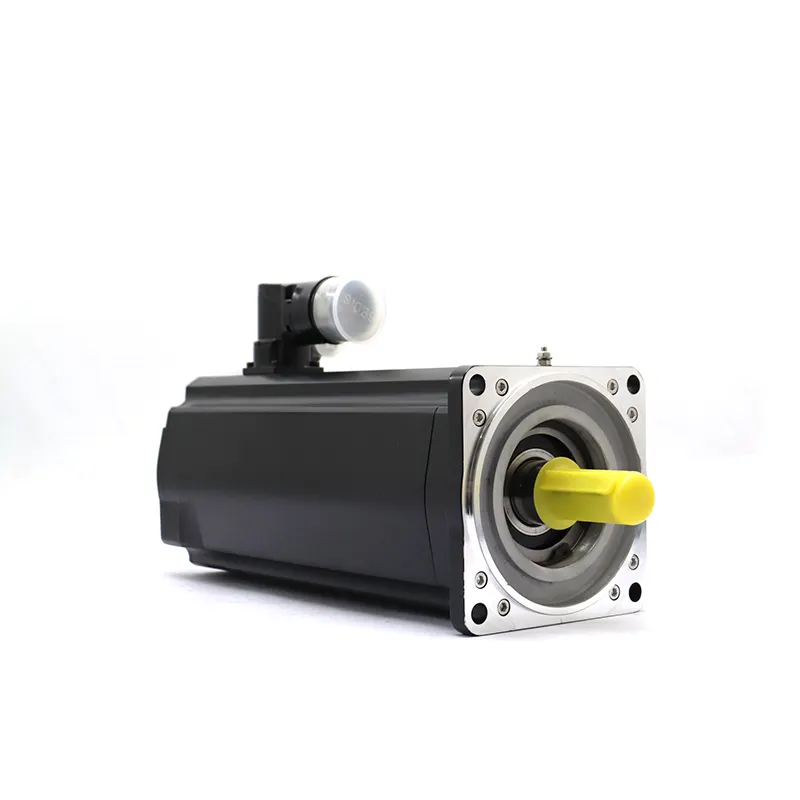

서보 드라이브와 스테퍼 모터 컨트롤러의 통합에는 전원 및 신호 배선 방식에 대한 세심한 주의가 필요합니다. 고전류 모터 회로는 적절한 크기로 설계되고 보호되어야 하며, 엔코더 피드백 신호는 위치 정확도를 유지하기 위해 차폐 케이블을 사용해야 합니다. 전력 전자 장치와 제어 시스템 간의 조정은 전기적 요구사항과 기계적 요구사항 모두를 고려한 체계적인 배선 접근 방식을 요구합니다.
입출력 확장 모듈은 중앙 제어 시스템의 기능을 확장하지만 추가적인 배선 복잡성을 유발합니다. 이러한 모듈은 일반적으로 특정 케이블 유형과 종단 절차가 필요한 표준화된 통신 프로토콜을 통해 연결됩니다. 다양한 I/O 기술의 요구 사항을 이해함으로써 전체 성능을 저하시키지 않으면서 시스템 기능을 신뢰성 있게 확장할 수 있습니다.
안전 시스템 구현
안전 인증 부품은 CNC 제어판 배선 시스템에서 안전 무결성 수준을 시스템 수명 주기 전반에 걸쳐 유지하기 위해 특수한 배선 방식이 필요합니다. 이러한 부품들은 종종 이중화 회로, 진단 기능 및 안전 인증을 유지하기 위해 정확히 따라야 하는 특정 연결 요건을 갖추고 있습니다. 안전 회로의 문서화 및 테스트는 일반 제어 회로에 비해 더욱 엄격한 절차를 요구합니다.
안전 라이트 커튼, 안전 스위치 및 기타 보호 장치는 전용 배선 네트워크를 통해 전체 안전 시스템에 통합됩니다. 이러한 장치는 일반적으로 제어 시스템에 안전 정보와 진단 정보를 모두 제공하는 다중 출력을 갖추고 있습니다. 이러한 장치의 올바른 배선은 안전 기능이 신뢰성 있게 작동하도록 보장할 뿐만 아니라 유지보수 활동을 위한 유용한 진단 정보를 제공합니다.
안전 릴레이 모듈 및 구성 가능한 안전 컨트롤러는 안전 등급과 기능을 유지하기 위해 정확한 배선이 필요합니다. 이러한 장치는 일반적으로 고장 진단 및 유지보수 작업을 지원하는 분리형 단자대와 진단 지시등을 갖추고 있습니다. 이러한 구성 요소를 전체 제어 시스템에 통합하려면 안전 요구사항과 기능 사양 모두를 이해해야 합니다.
설치 최선 사례
케이블 관리 시스템
제어판 내 전문적인 케이블 관리는 CNC 시스템의 기능성과 유지보수성을 모두 향상시킵니다. 케이블 배선을 위한 체계적인 접근 방식은 혼잡을 줄이고, 공기 흐름을 개선하며, 향후 수정이나 문제 해결 작업을 용이하게 합니다. 케이블 트레이, 와이어 웨이 및 유연한 덕트를 사용하면 전원 회로와 제어 회로를 적절히 분리하면서 다양한 종류의 케이블에 대해 정돈된 경로를 제공합니다.
케이블 및 단자점에 대한 라벨링 시스템은 복잡한 제어판의 유지보수성을 크게 향상시킵니다. 시스템 문서와 연계되는 체계적인 라벨링 방법을 통해 기술자는 문제 진단이나 수정 작업 시 회로를 신속하게 식별할 수 있습니다. 최신 라벨링 기술은 산업용 응용 분야에서 흔히 발생하는 환경 조건에도 견딜 수 있는 내구성 있는 식별 정보를 제공합니다.
제어 패널로 들어오고 나가는 케이블의 스트레인 릴리프 및 기계적 보호는 진동, 움직임 및 환경적 요인으로 인한 손상을 방지합니다. 케이블 겔랜드, 유연한 덕트 및 스트레인 릴리프 장치를 적절히 선택하고 설치함으로써 전기 연결부를 보호하고 패널 외함의 무결성을 유지할 수 있습니다. 이러한 기계적 고려사항은 패널이 진동이나 움직임에 노출될 수 있는 응용 분야에서 특히 중요합니다.
시험 및 가동 절차
제어 패널 시운전 중 체계적인 테스트 절차를 통해 배선 설치가 설계 사양 및 안전 요구사항을 충족하는지를 검증합니다. 이러한 절차에는 일반적으로 연속성 테스트, 절연 저항 측정 및 모든 회로의 기능 검증이 포함됩니다. 테스트 결과의 문서화는 향후 유지보수 작업을 위한 기준을 제공하며 시스템 운용에 영향을 미치기 전에 잠재적 문제를 식별하는 데 도움을 줍니다.
시운전 활동은 기본적인 전기 테스트를 넘어서 통신 네트워크, 안전 시스템 및 통합 기능의 검증을 포함합니다. 이러한 포괄적인 테스트를 통해 모든 시스템 구성 요소가 설계된 대로 함께 작동하고, 안전 시스템이 다양한 고장 조건에 적절히 반응하는지 확인합니다. 체계적인 시운전 접근 방식은 생산 운전 중 문제 발생 가능성을 줄여줍니다.
시운전 중 성능 검증에는 시스템 응답 시간, 위치 결정 시스템의 정확도 및 다양한 하위 시스템 간 전체적인 조율 상태 테스트가 포함됩니다. 이러한 테스트는 배선 인프라가 의도된 시스템 성능을 지원하는지 확인하고, 생산 운영에 영향을 미칠 수 있는 한계를 식별합니다. 성능 특성의 문서화는 지속적인 최적화 작업을 위해 유용한 정보를 제공합니다.
유지 보수 및 문제 해결
예방적 유지 보수 전략
배선 연결 상태를 정기적으로 점검하면 시스템 장애가 발생하기 전에 잠재적인 문제를 식별할 수 있습니다. 이러한 점검은 일반적으로 단자 조임 상태, 케이블 상태, 과열 또는 부식 징후에 중점을 둡니다. 열화상 촬영 기술을 사용하면 느슨한 연결이나 과부하 회로를 나타내는 핫스팟을 확인할 수 있어 예기치 않은 가동 중단을 방지하는 예방적 유지보수가 가능해집니다.
제어판 내 환경 요인은 시간이 지남에 따라 배선 부품 및 연결부를 서서히 열화시킬 수 있습니다. 먼지 축적, 온도 변화, 습도 변동은 모두 전기 부품의 노화에 영향을 미칩니다. 정기적인 청소와 환경 모니터링을 통해 제어판 배선 시스템이 신뢰성 있게 작동할 수 있는 최적의 환경을 유지할 수 있습니다.
문서 관리는 제어 시스템에 변경 사항이 적용될 때 배선도 및 시스템 정보가 최신 상태를 유지하도록 보장합니다. 오래된 문서는 고장 진단 시간을 크게 증가시키며 정비 작업 중 안전 위험을 초래할 수 있습니다. 문서 관리에 체계적인 접근 방식을 적용하면 시스템 수명 주기 전반에 걸쳐 정확한 기록을 유지하는 데 도움이 됩니다.
진단 기법
최신 진단 장비는 복잡한 CNC 제어판 배선 시스템의 문제를 해결하는 능력을 크게 향상시킵니다. 디지털 멀티미터, 오실로스코프 및 전용 통신 분석기는 시스템 작동에 대한 상세한 정보를 제공하며 문제 원인을 신속하게 식별할 수 있습니다. 이러한 장비를 효과적으로 사용하는 방법을 이해함으로써 고장 진단 시간을 단축하고 문제 진단의 정확성을 높일 수 있습니다.
통신 네트워크 진단은 고속 디지털 시스템에서 문제를 식별하기 위해 전문 지식과 도구를 필요로합니다. 네트워크 분석기와 프로토콜 특수한 진단 도구는 시스템 성능에 영향을 미칠 수있는 통신 오류, 타이밍 문제 및 네트워크 혼잡 문제를 식별 할 수 있습니다. 이러한 진단 능력은 시스템이 서로 연결되고 디지털 통신에 의존함에 따라 점점 더 중요해지고 있습니다.
체계적인 문제 해결 접근법은 기술자들이 CNC 제어 시스템에서 유선 관련 문제를 효율적으로 식별하고 해결하는 데 도움이됩니다. 이러한 접근법은 일반적으로 시스템 문서 및 최근의 변경 사항을 검토하고, 다른 시스템 구성 요소의 체계적인 테스트를 진행합니다. 진단 흐름 차트와 문제 해결 가이드의 사용은 문제 해결 활동 중에 모든 잠재적 인 원인을 고려하도록 돕습니다.
자주 묻는 질문
가장 중요한 안전 고려 사항은 CNC 제어 패널의 배선 때 무엇입니까
CNC 제어판 배선 시 고려해야 할 안전 사항으로는 적절한 접지 시스템, 비상 정지 회로 구현 및 전기 코드 및 표준 준수가 포함됩니다. 모든 전원 회로는 적정 크기의 과전류 보호 장치로 올바르게 보호되어야 하며, 안전 등급이 지정된 구성 요소는 제조업체 사양에 따라 배선하여 그들의 안전 무결성 수준을 유지해야 합니다. 또한 설치 및 정비 작업 시 적절한 정비 중단(Lockout)/표시(Tagout) 절차를 따라야 합니다.
CNC 제어 시스템에서 전자기 간섭을 방지하려면 어떻게 해야 합니까
전자기 간섭을 방지하기 위해서는 전원 회로와 제어 회로를 신중하게 분리하고, 민감한 신호에는 차폐 케이블을 사용하며, 적절한 접지 기술을 적용해야 합니다. 전용 케이블 트레이 또는 배관을 통해 물리적으로 분리하면 서로 다른 종류의 회로 간 결합을 최소화하는 데 도움이 됩니다. 차폐 케이블은 360도 쉴드 연결로 적절히 종단 처리되어야 하며, 접지 시스템은 그라운드 루프를 최소화하면서도 효과적인 잡음 저감을 제공하도록 설계되어야 합니다.
다양한 CNC 제어 응용 분야에 권장되는 케이블 유형은 무엇입니까
케이블 선택은 특정 용도 및 환경 조건에 따라 달라집니다. 전원 회로는 고정 설치용으로 일반적으로 THHN 또는 유사한 건축 배선을 사용하는 반면, 유연한 용도는 SO 또는 유사한 휴대용 케이블 유형을 필요로 할 수 있습니다. 제어 회로는 아날로그 신호의 경우 실드된 트위스티드 페어 케이블을 사용하고 디지털 네트워크의 경우 특수 통신 케이블을 사용하는 것이 일반적입니다. 온도, 화학 물질 노출, 유연성 요구 사항과 같은 환경 요인은 특정 용도에 적합한 케이블 유형 선정에 영향을 미칩니다.
CNC 제어판 배선은 얼마나 자주 점검하고 유지보수해야 하나요
점검 빈도는 운용 환경과 시스템의 중요도에 따라 달라지지만, 대부분의 산업용 응용 분야에서는 분기별 시각 점검과 연 1회 종합 전기 점검을 실시하는 것이 좋습니다. 진동이 심하거나 열악한 환경에서는 더 자주 점검해야 할 수 있으며, 깨끗한 환경에서는 상세 점검 사이의 간격을 더 길게 할 수 있습니다. 잠재적인 접속 문제를 식별하기 위해 매년 적외선 열화상 조사를 실시해야 하며, 과열, 부식 또는 물리적 손상 징후가 발견되면 정해진 예방정비 주기와 관계없이 즉시 조치를 취해야 합니다.
